大家好！

本文繼續為大家分享數據線纜測試技術5-跳線認證

首先，讓我們執行下列測試步驟

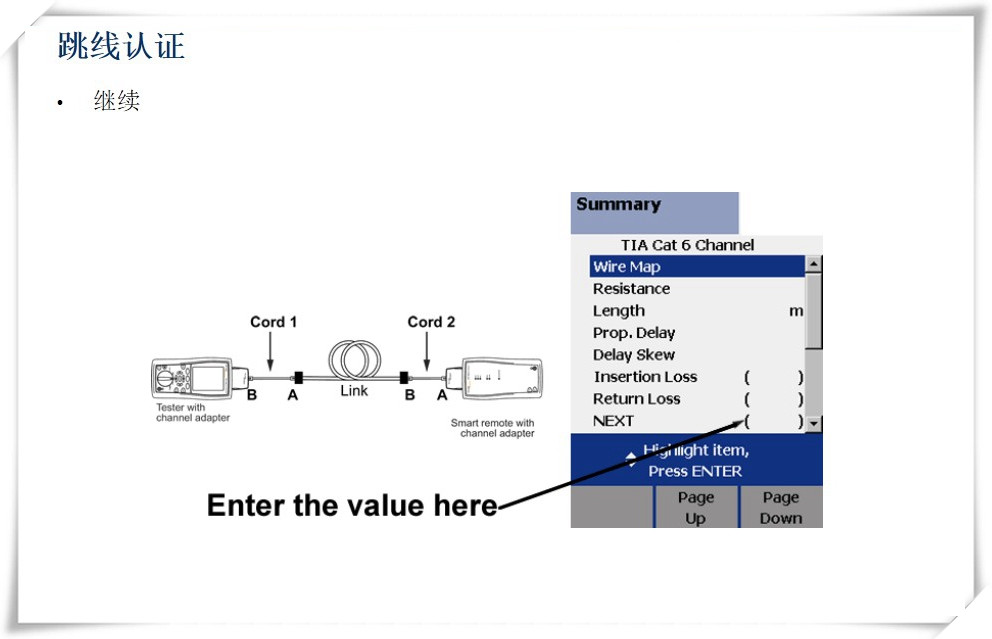

這是一段標準的Channel

Cord1 and Cord2

B→A       A→B

Cord1 and Cord2

B→A       B→A

Cord3 and Cord4

A→B       A→B

Cord3 and Cord4

B→A       A→B

Cord3 and Cord4

B→A       B→A

哪一條是好的跳線？

And

哪一條是差的跳線？

通道（信道）的質量檢測結果與跳線鏈接的方向有關？

跳線的好壞與水晶頭及其鏈接的質量密切相關

我們了解到了什么？

跳線質量將影響到鏈路質量

-水晶頭質量、電纜質量

-匹配性、工藝、一致性、穩定性均有難度，手工制作習慣性不穩定

-偏差呈隨機分布

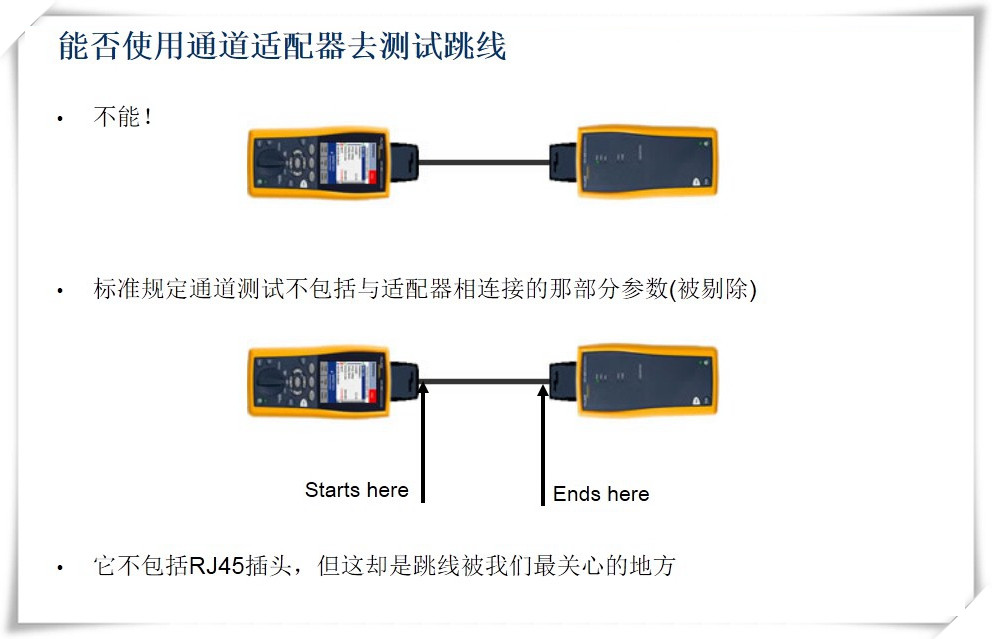

能否使用通道適配器去測試跳線

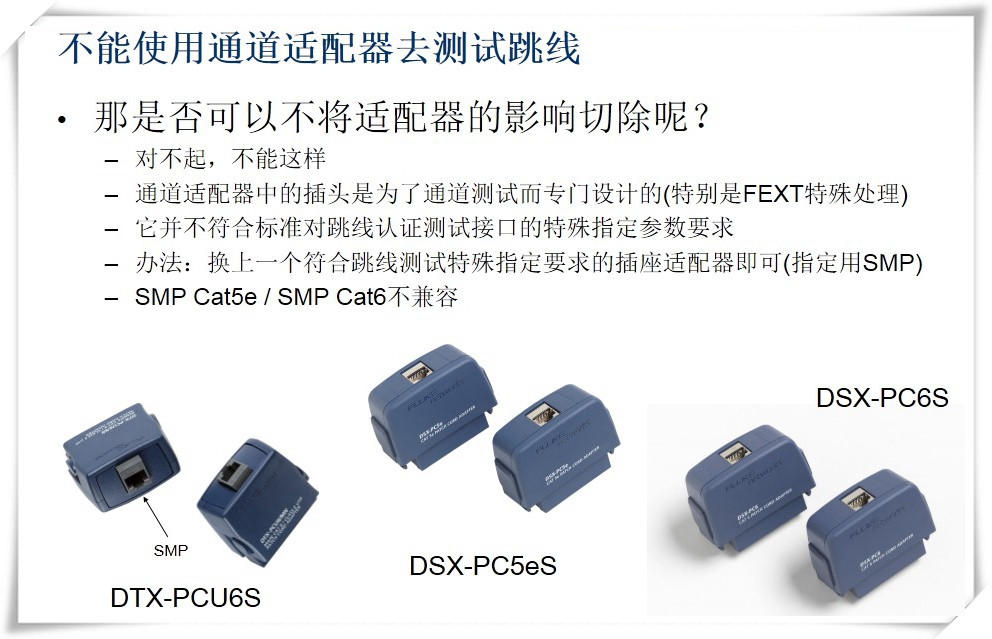

不能使用通道適配器去測試跳線

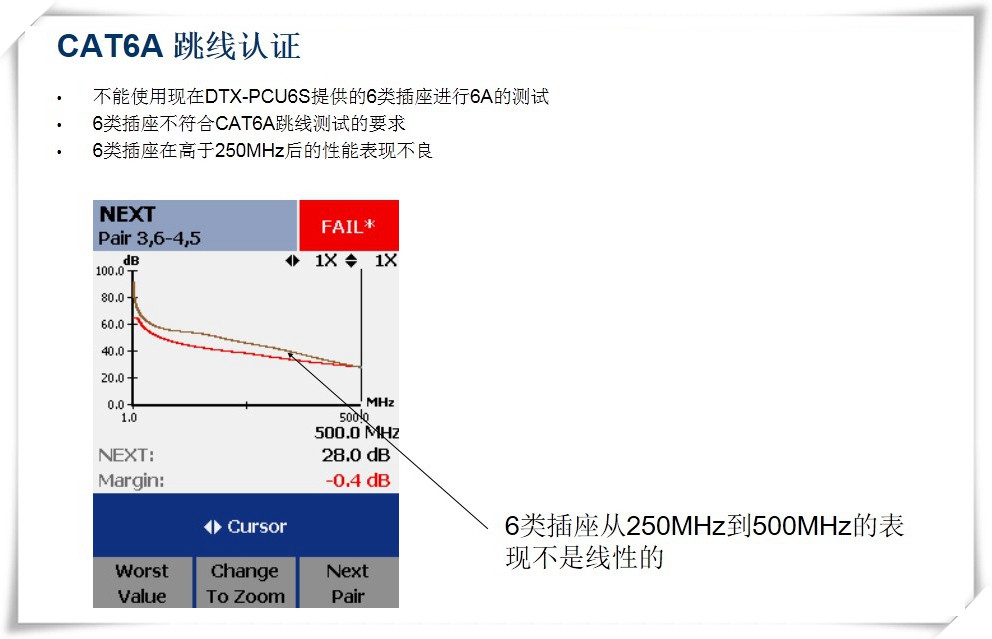

CAT6A跳線認證

-不能使用現在DTX-PCU6S提供的6類插座進行6A的測試

-6類插座不符合CAT6A跳線測試的要求

-6類插座在高于250MHz后的性能表現不良

本期分享到此結束，預告下期內容：萬兆以太網物理鏈路測試

敬請關注！
