本文繼續為大家分享數據線纜測試技術3-平衡傳輸

不平衡傳輸：地電位波動及外來干擾_長距離傳輸?shù)睦_

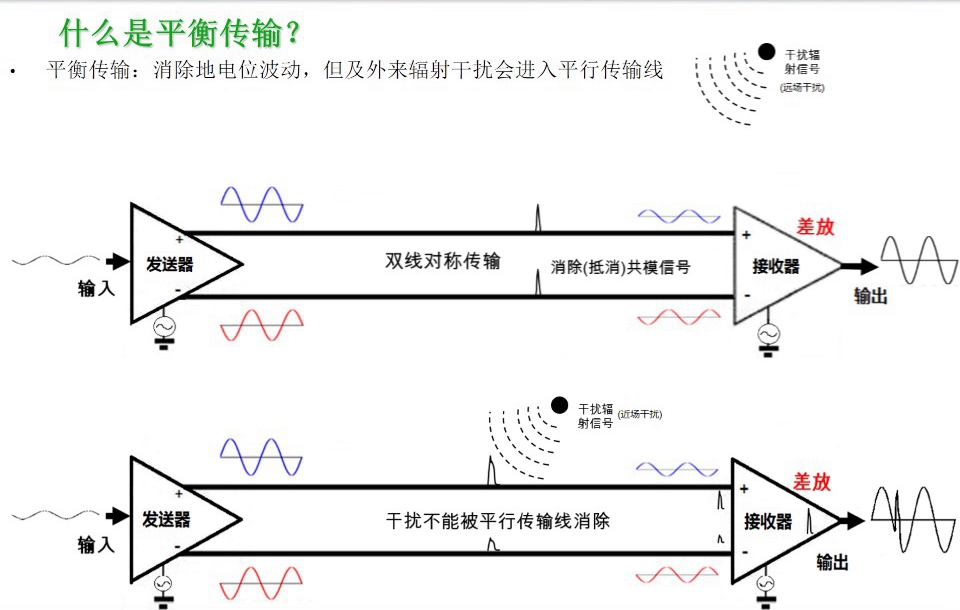

平衡傳輸：消除地電位波動，但及外來輻射干擾會進入平行傳輸線

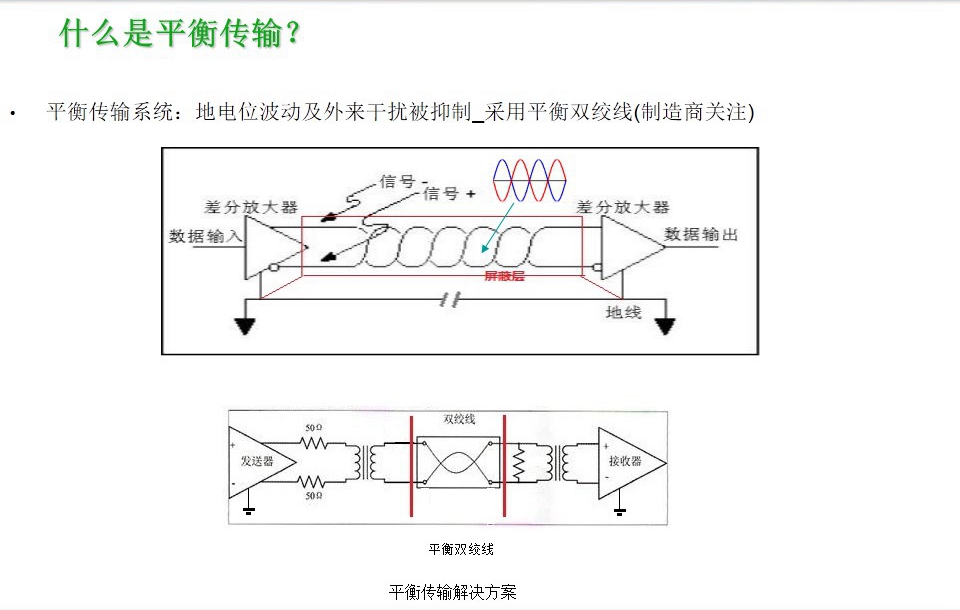

平衡傳輸系統：地電位波動及外來干擾被抑制_采用平衡雙絞線

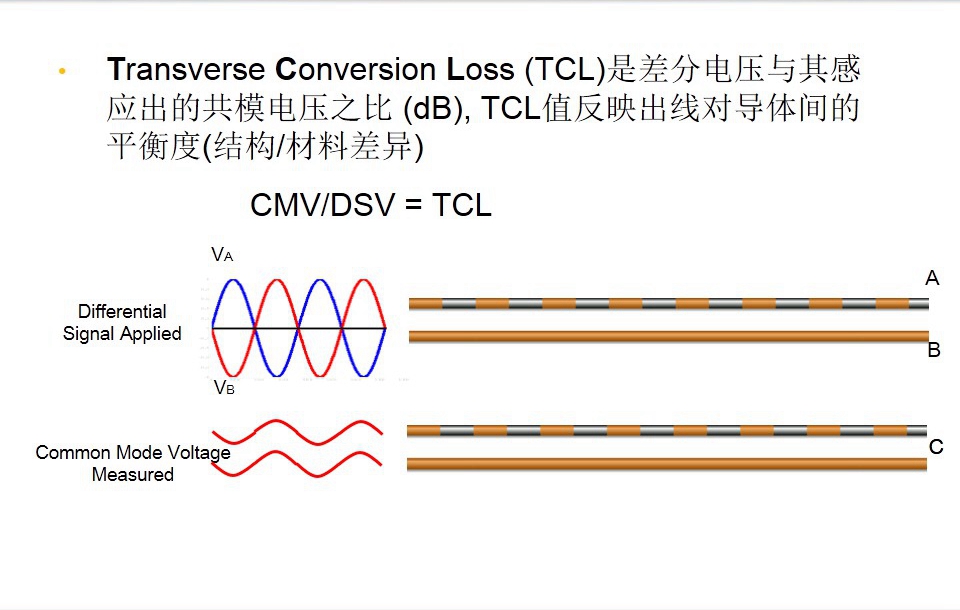

TransverseConversionLoss (TCL)是差分電壓與其感應出的共模電壓之比 (dB), TCL值反映出線對導體間的平衡度(結構/材料差異)

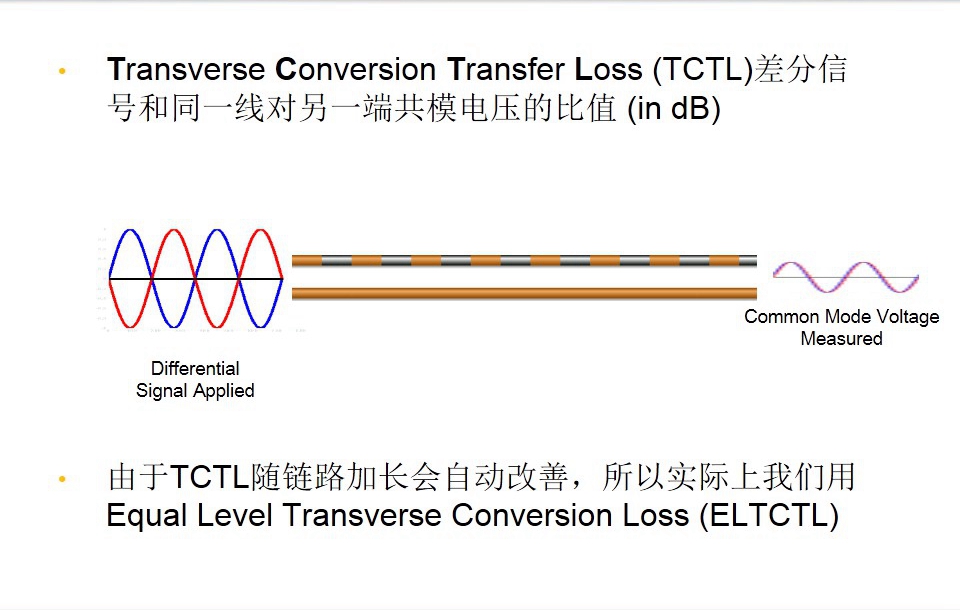

Transverse Conversion Transfer Loss (TCTL)差分信號和同一線對另一端共模電壓的比值 (in dB)

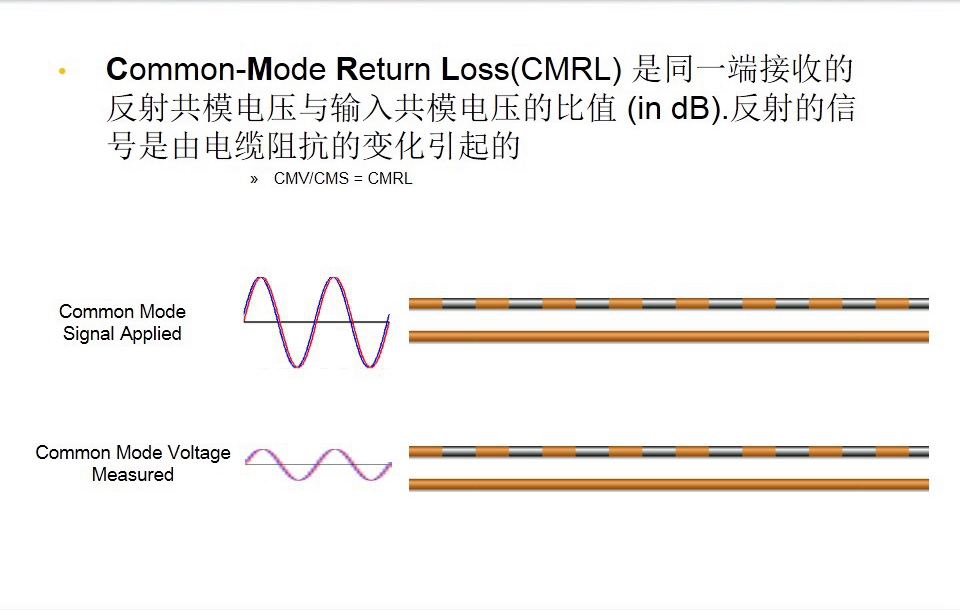

Common-Mode Return Loss(CMRL) 是同一端接收的反射共模電壓與輸入共模電壓的比值 (in dB).反射的信號是由電纜阻抗的變化引起的

CDNEXT 是同側感應的差模電壓與注入的共模電壓之比 (dB)

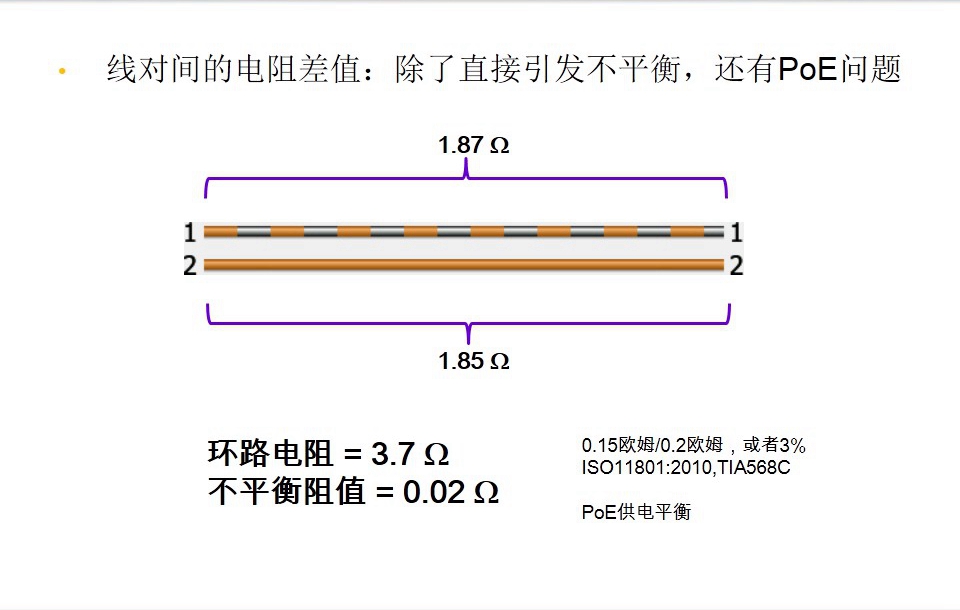

線對間的電阻差值：除了直接引發不平衡，還有PoE問題

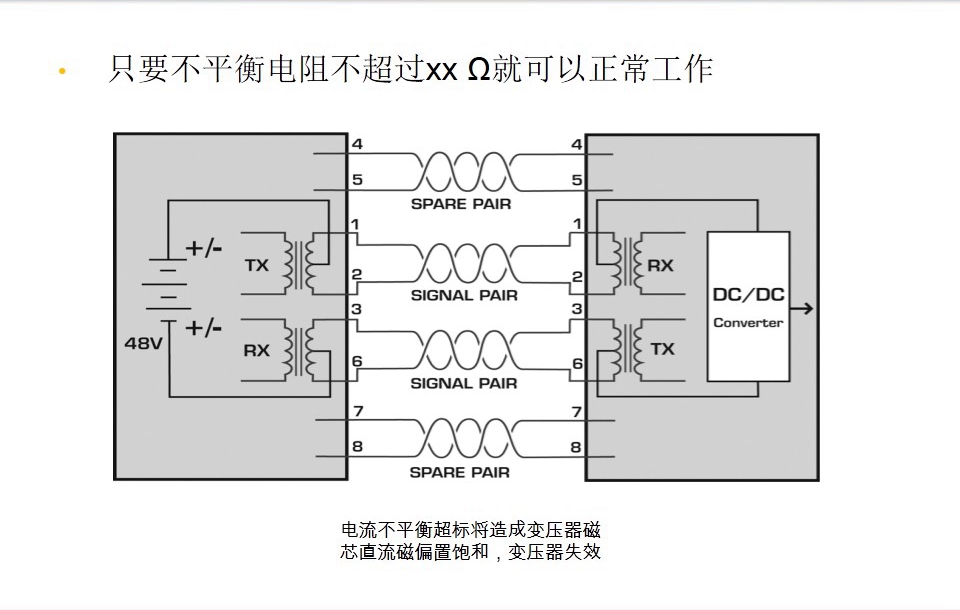

只要不平衡電阻不超過xx?就可以正常工作
