綜合布線安裝中,線纜常常需要彎曲布設,而線纜的最低彎曲半徑必須要滿足布線標準要求,如果不能滿足最低彎曲半徑要求,那么電纜久有可能會損壞,導致電纜新能下降。比如,在銅纜系統中,回波損耗過高通常表明在電纜走線中未能正確控制彎曲半徑。而在光線系統,則可能會導致高衰減。這些效應可能僅在一個波長上才會顯現,盡管如此,使用正確的安裝技術、防止可能出現的損壞同樣非常關鍵。

可以允許的電纜最低彎曲半徑通常取決于兩個數字。在拉入電纜時的半徑要高于在安裝時的最低彎曲半徑。這是因為在拉入時,電纜處于拉伸過程中,因此更可能損壞。安裝的電纜不承受拉力,受到損壞的可能較低?？紤]到這一點,在整個走線過程中,與配線架或插座的端接點相比,必需指定更高的彎曲半徑。

要記住的重要一點是,一旦超過了彎曲半徑,那么極有可能已經發生損壞。只是拉直電纜并不能保證電纜性能。

最小彎曲半徑

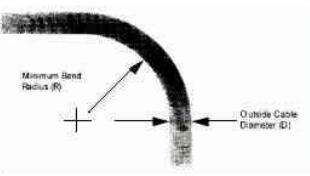

最小彎曲半徑還需要參考電纜直徑。它通常用D (電纜直徑)的倍數表示。六類電纜的直徑一般大于超五類電纜,因此六類系統的實際半徑一般要大于超五類系統中使用的電纜。

超五類和六類電纜比較

遺憾的是,市場上沒有智能化的工具,能夠使電纜彎曲半徑保持正確的直徑倍數,也沒有任何途徑檢查是否已經超過最低彎曲半徑。如果空間允許,可以使用尺子測量彎曲半徑,但出于實用性考慮,技術人員能夠目測熟悉正確的電纜彎曲半徑,以可以識別、并迅速校正任何問題非常重要。

不同標準之間的規范及水平電纜和主干電纜之間的規范不斷變化,也使彎曲半徑管理更加困難。

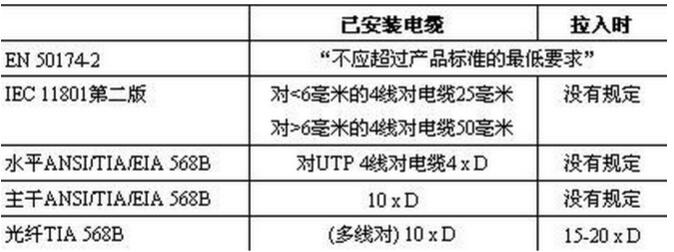

下表說明了電信布線標準規定的最低彎曲半徑。如果其與電纜制造商提供的最低彎曲半徑不同,那么應以高者為準。在拉入電纜過程中及在安裝電纜時,電纜的最低彎曲半徑如下:

其中D為電纜外徑。

彎曲半徑是直徑的四倍與彎曲半徑是直徑的八倍比較。

光纖主干電纜的彎曲半徑是直徑的六倍、八倍和十倍比較。

使用日用品說明40毫米彎曲半徑。

在確定電纜管道和干線規格時,特別是在有彎曲或拐角時,必須考慮彎曲半徑。記住,即使管道規格足以實現直接走線,但在拐角處仍要監測電纜的最低彎曲半徑。
