今天繼續為大家分享數據線纜測試技術6-萬兆以太網物理鏈路測試

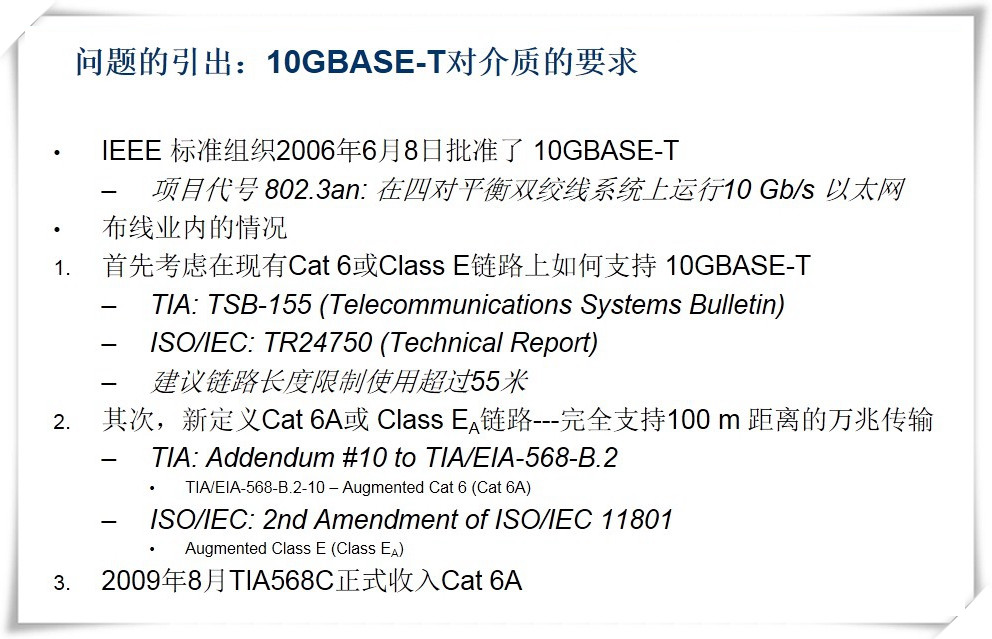

問題的引出：10GBASE-T對介質的要求

IEEE 標準組織2006年6月8日批準了 10GBASE-T

項目代號 802.3an: 在四對平衡雙絞線系統上運行10 Gb/s 以太網

布線業內的情況

首先考慮在現有Cat 6或Class E鏈路上如何支持 10GBASE-T

TIA: TSB-155 (Telecommunications Systems Bulletin)

ISO/IEC: TR24750 (Technical Report)

建議鏈路長度限制使用超過55米

其次，新定義Cat 6A或 Class EA鏈路---完全支持100 m 距離的萬兆傳輸

TIA: Addendum #10 to TIA/EIA-568-B.2

TIA/EIA-568-B.2-10 – Augmented Cat 6 (Cat 6A)

ISO/IEC: 2nd Amendment of ISO/IEC 11801

Augmented Class E (Class EA)

2009年8月TIA568C正式收入Cat 6A

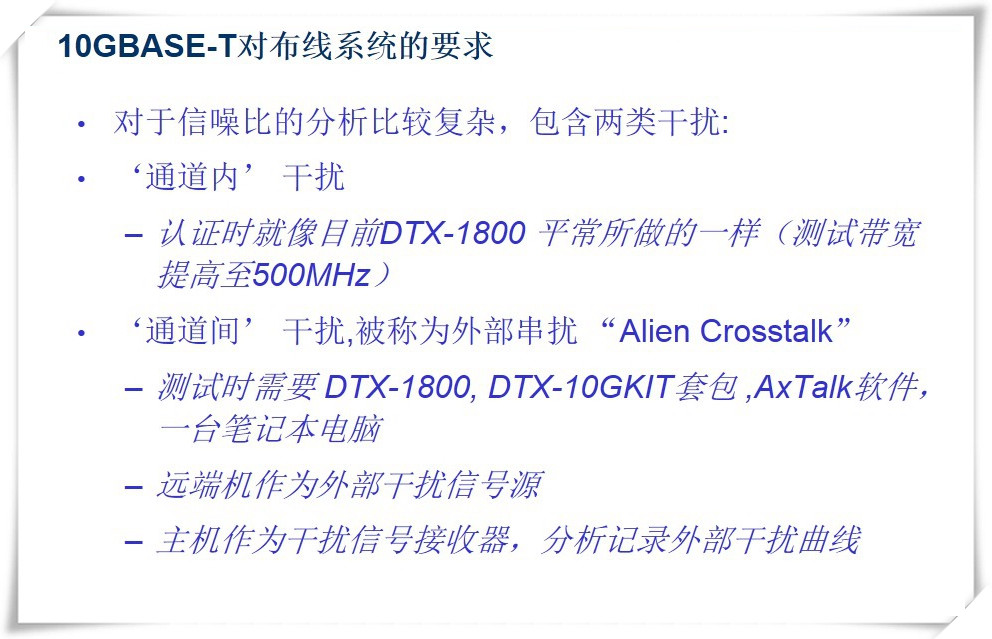

對于信噪比的分析比較復雜，包含兩類干擾:

‘通道內’ 干擾

認證時就像目前DTX-1800 平常所做的一樣（測試帶寬提高至500MHz）

‘通道間’ 干擾,被稱為外部串擾 “Alien Crosstalk”

測試時需要 DTX-1800, DTX-10GKIT套包 ,AxTalk軟件，一臺筆記本電腦

遠端機作為外部干擾信號源

主機作為干擾信號接收器，分析記錄外部干擾曲線

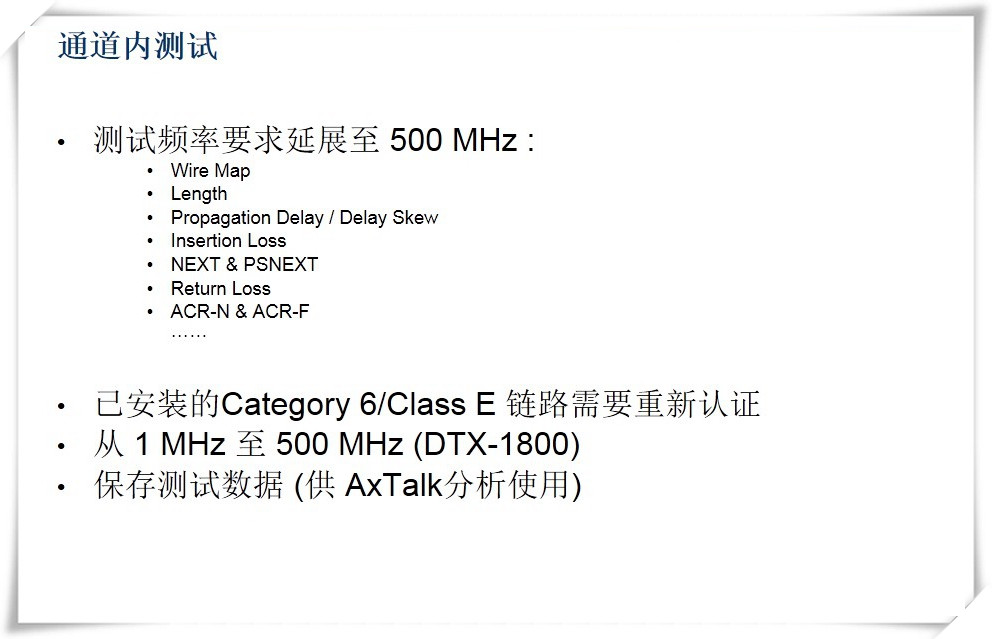

測試頻率要求延展至 500 MHz :

Wire Map

Length

Propagation Delay / Delay Skew

Insertion Loss

NEXT & PSNEXT

Return Loss

ACR-N & ACR-F……

已安裝的Category 6/Class E 鏈路需要重新認證

從 1 MHz 至 500 MHz (DTX-1800)

保存測試數據 (供 AxTalk分析使用)

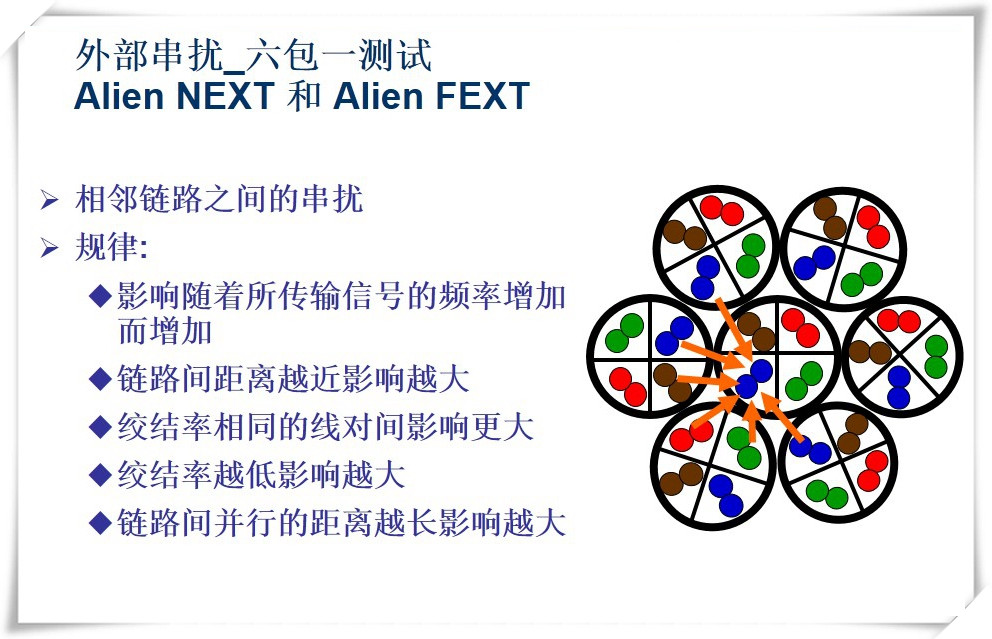

相鄰鏈路之間的串擾

規律:

影響隨著所傳輸信號的頻率增加而增加

鏈路間距離越近影響越大

絞結率相同的線對間影響更大

絞結率越低影響越大

鏈路間并行的距離越長影響越大

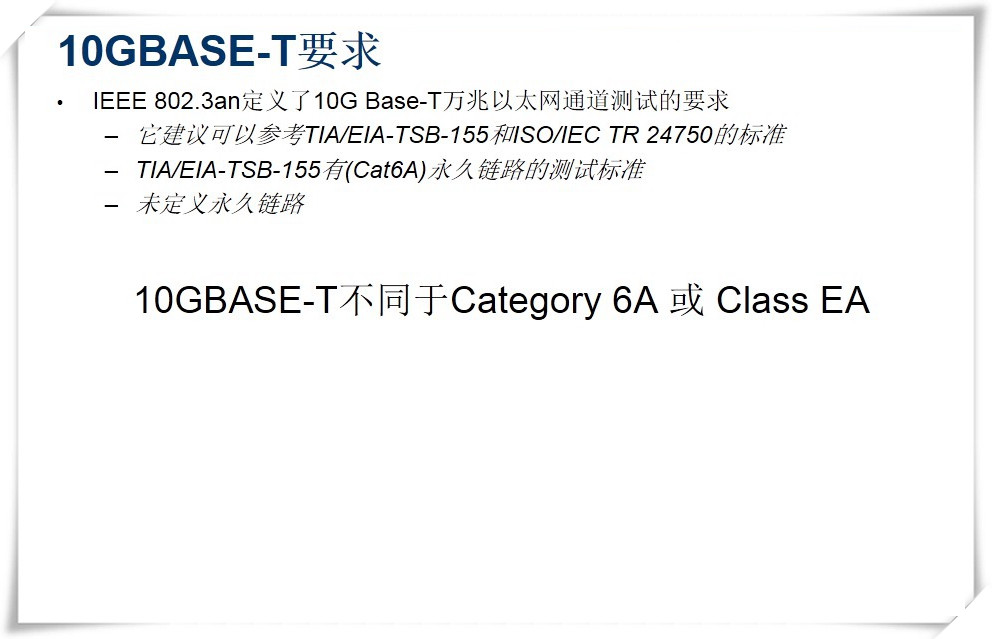

IEEE 802.3an定義了10G Base-T萬兆以太網通道測試的要求

它建議可以參考TIA/EIA-TSB-155和ISO/IEC TR 24750的標準

TIA/EIA-TSB-155有(Cat6A)永久鏈路的測試標準

未定義永久鏈路

10GBASE-T不同于Category 6A 或 Class EA

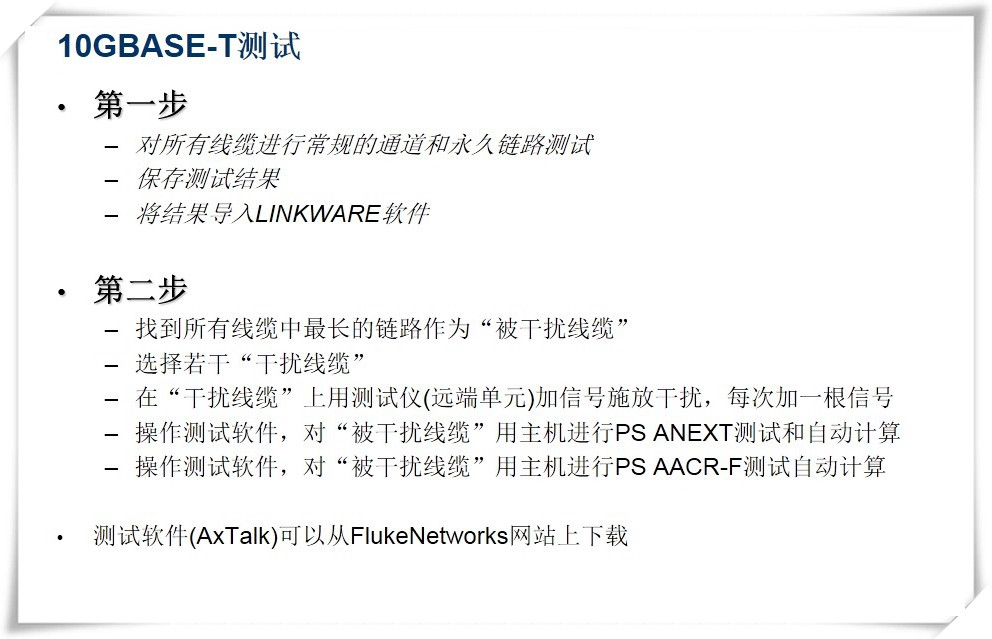

10GBASE-T測試

第一步

對所有線纜進行常規的通道和永久鏈路測試

保存測試結果

將結果導入LINKWARE軟件

第二步

找到所有線纜中最長的鏈路作為“被干擾線纜”

選擇若干“干擾線纜”

在“干擾線纜”上用測試儀(遠端單元)加信號施放干擾，每次加一根信號

操作測試軟件，對“被干擾線纜”用主機進行PS ANEXT測試和自動計算

操作測試軟件，對“被干擾線纜”用主機進行PS AACR-F測試自動計算

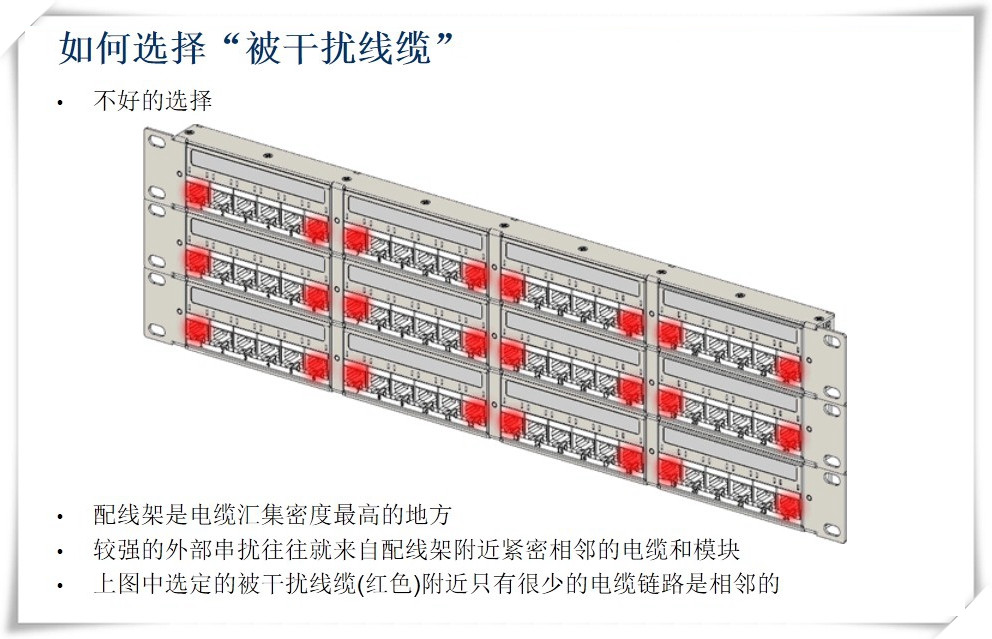

如何選擇“被干擾線纜”

不好的選擇

配線架是電纜匯集密度最高的地方

較強的外部串擾往往就來自配線架附近緊密相鄰的電纜和模塊

上圖中選定的被干擾線纜(紅色)附近只有很少的電纜鏈路是相鄰的

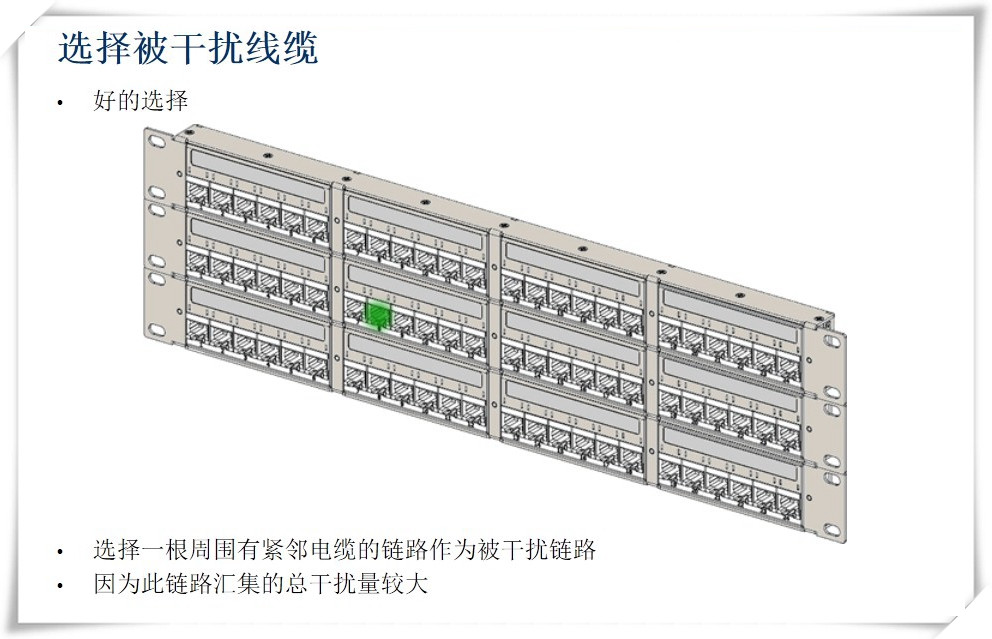

好的選擇

選擇一根周圍有緊鄰電纜的鏈路作為被干擾鏈路

因為此鏈路匯集的總干擾量較大

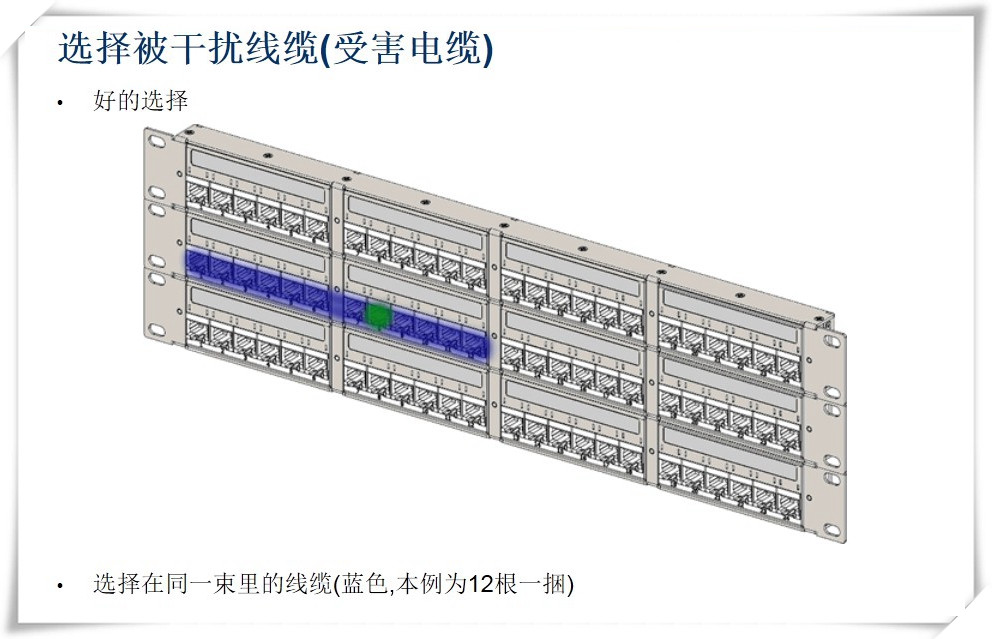

選擇被干擾線纜(受害電纜)

好的選擇

選擇在同一束里的線纜(藍色,本例為12根一捆)

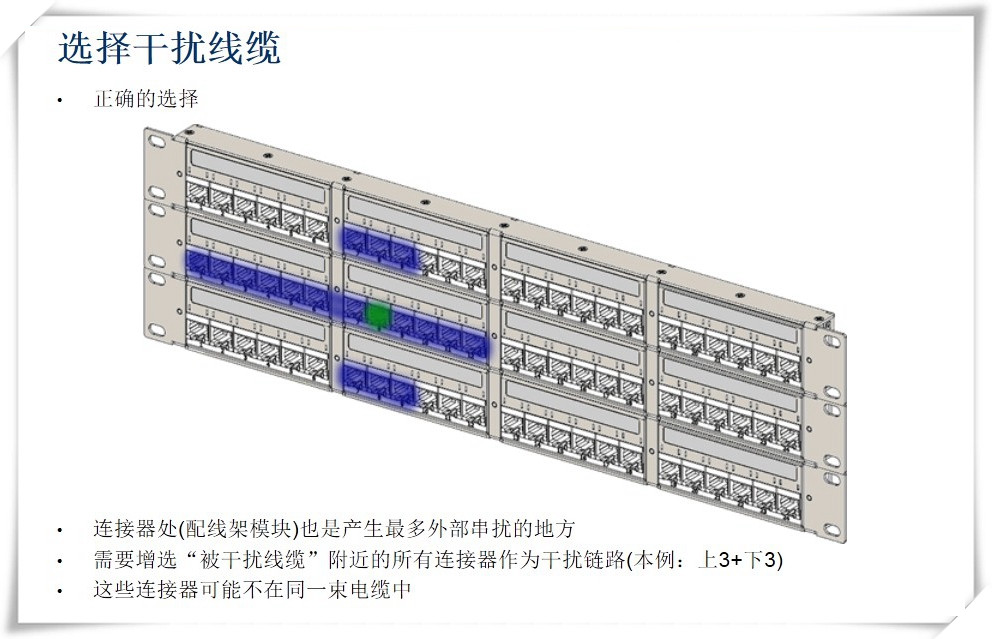

選擇干擾線纜

正確的選擇

連接器處(配線架模塊)也是產生最多外部串擾的地方

需要增選“被干擾線纜”附近的所有連接器作為干擾鏈路(本例：上3+下3)

這些連接器可能不在同一束電纜中

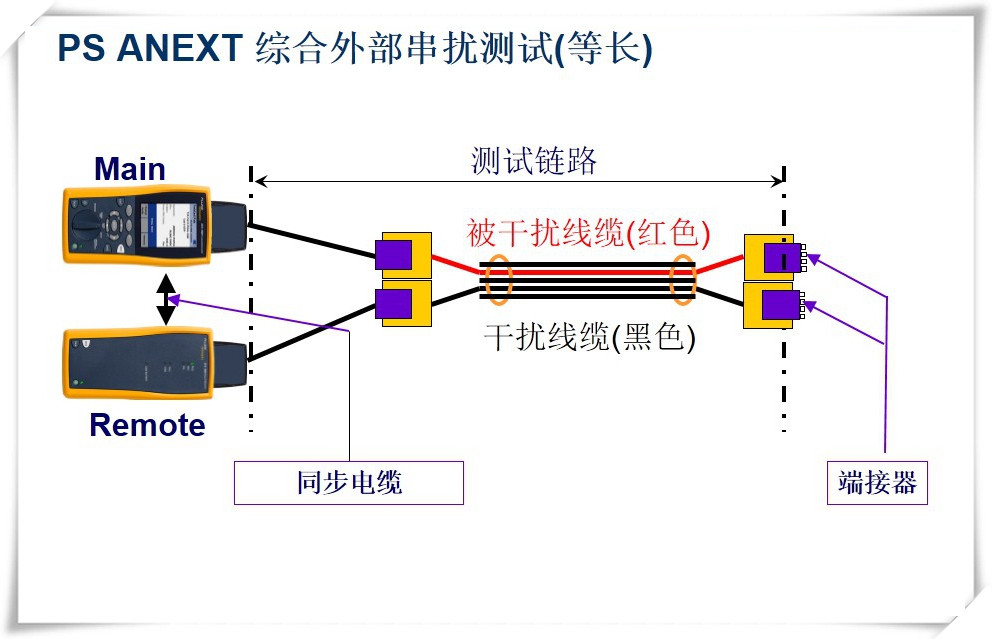

PS ANEXT 綜合外部串擾測試(等長)

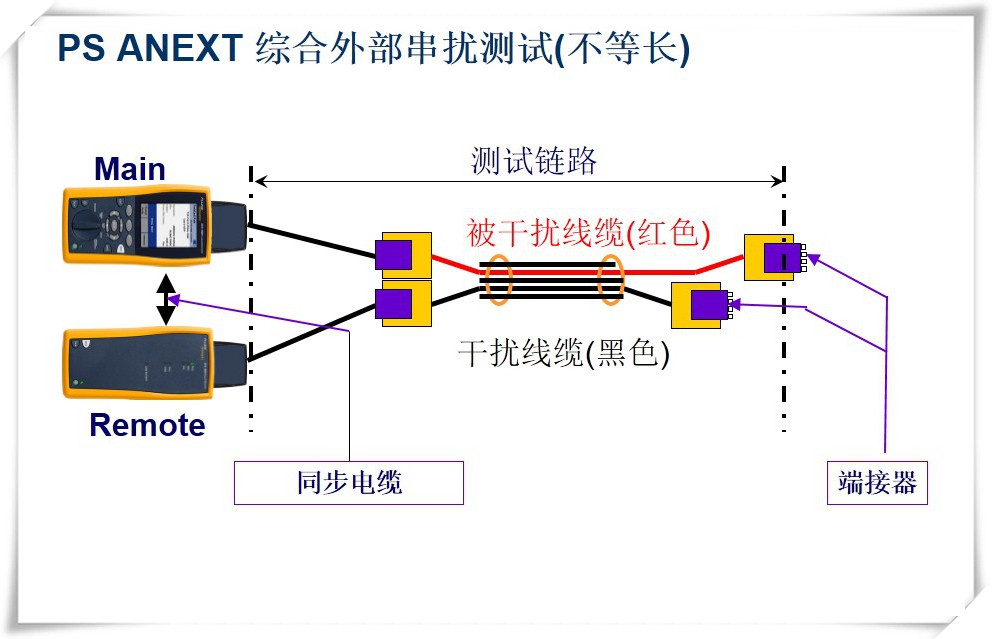

PS ANEXT 綜合外部串擾測試(不等長)

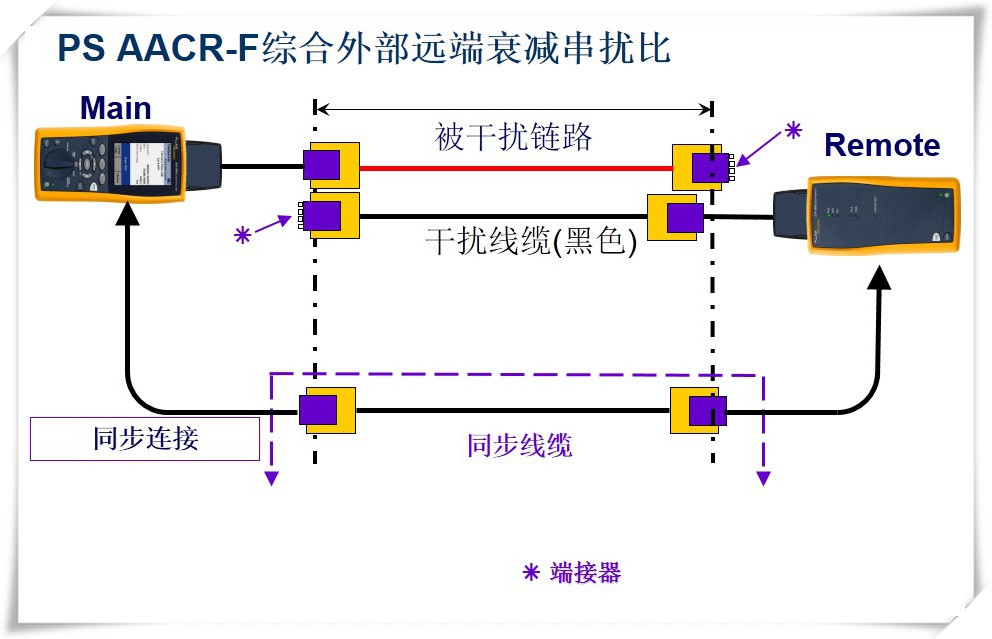

PS AACR-F綜合外部遠端衰減串擾比

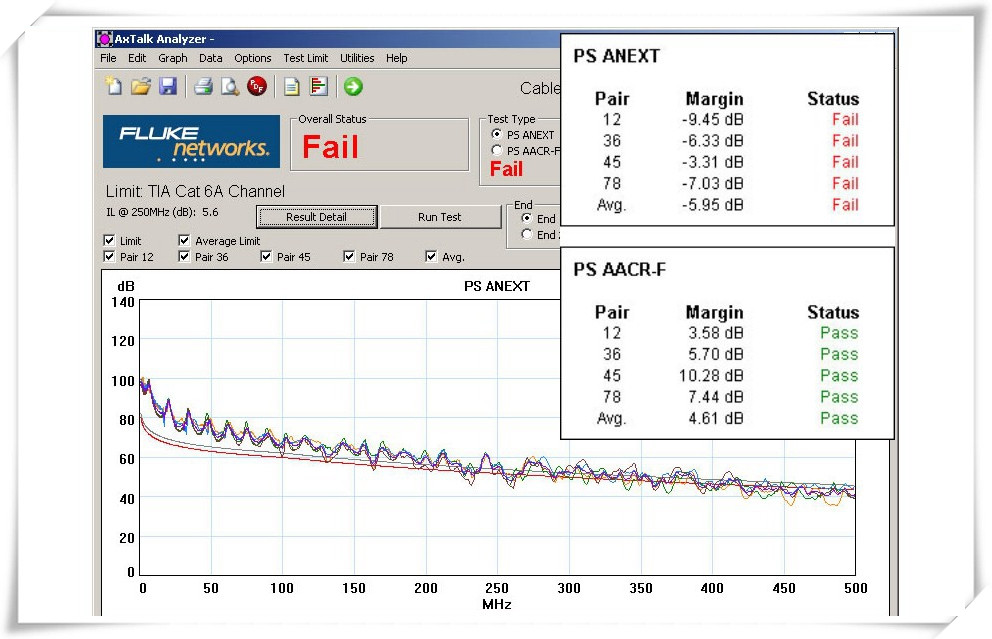

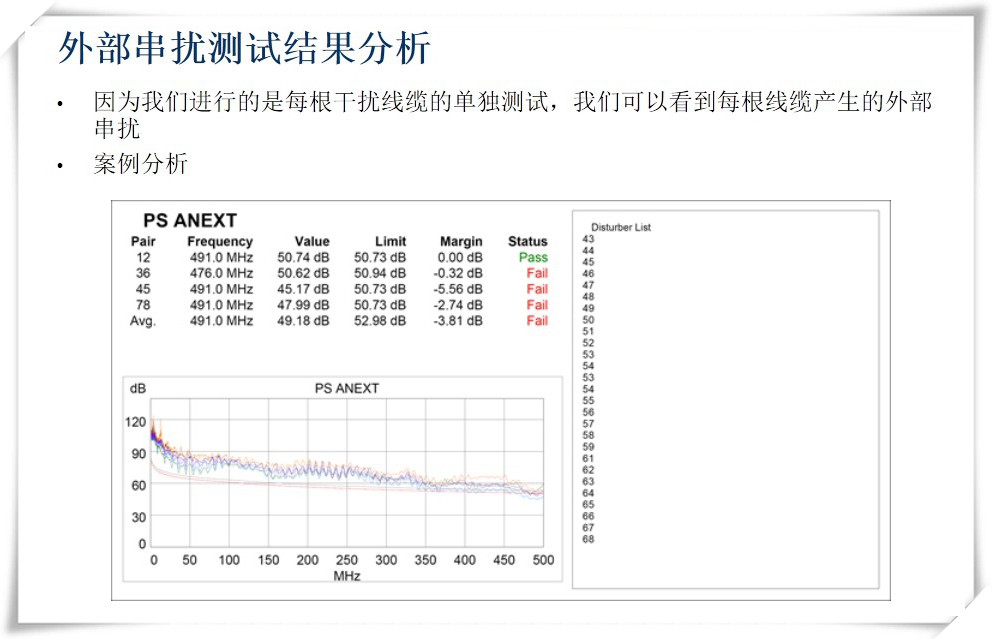

外部串擾測試結果分析

因為我們進行的是每根干擾線纜的單獨測試，我們可以看到每根線纜產生的外部串擾

案例分析

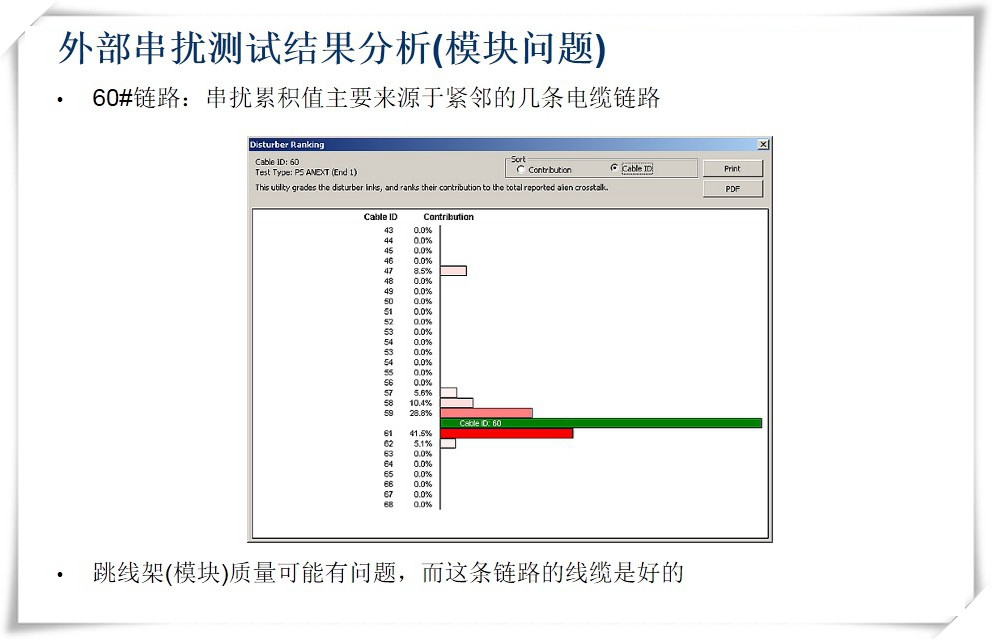

外部串擾測試結果分析(模塊問題)

60#鏈路：串擾累積值主要來源于緊鄰的幾條電纜鏈路

跳線架(模塊)質量可能有問題，而這條鏈路的線纜是好的

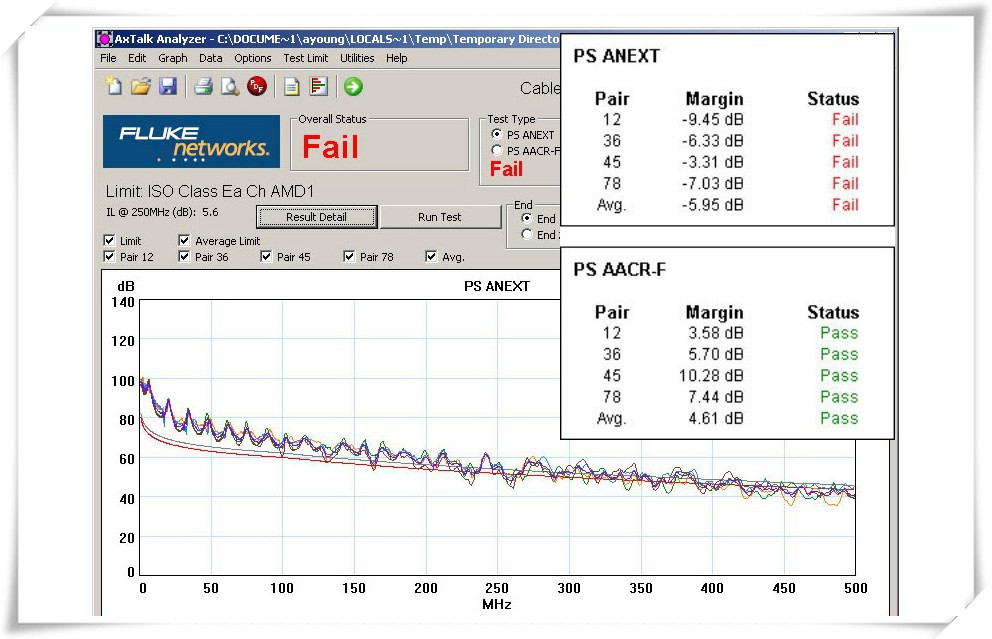

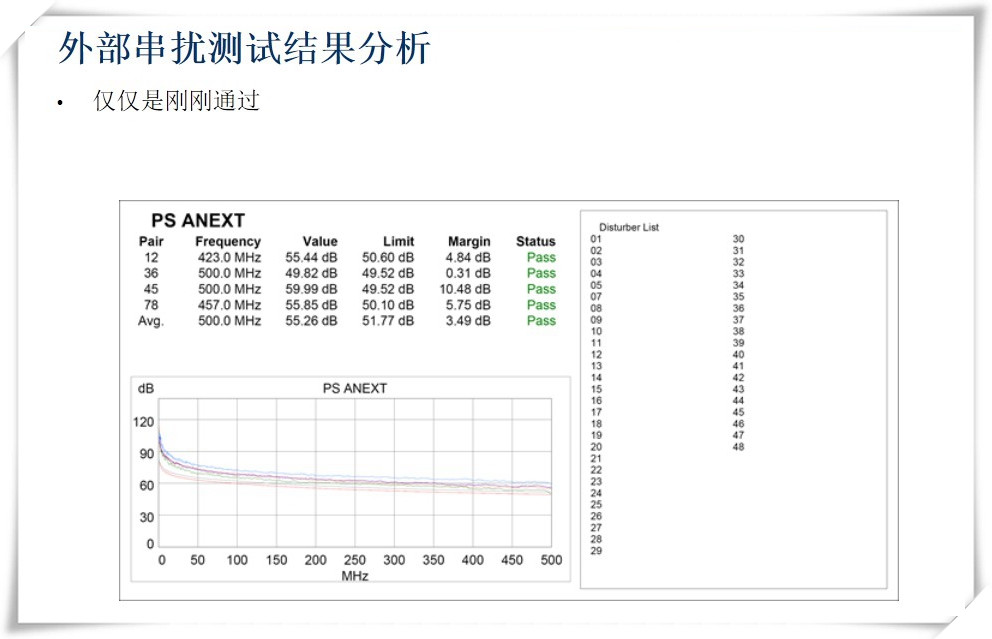

外部串擾測試結果分析

僅僅是剛剛通過

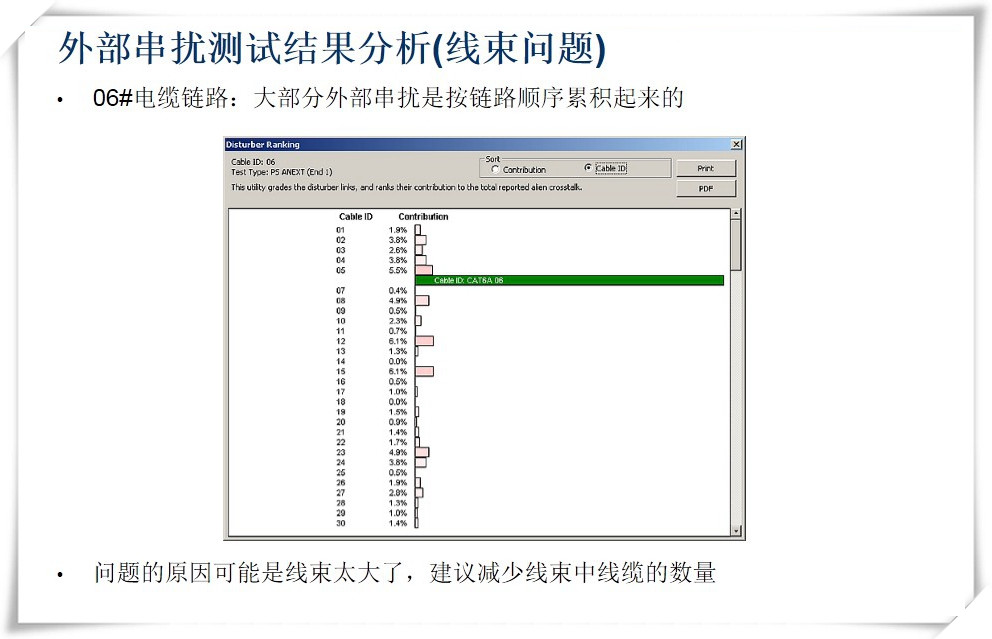

外部串擾測試結果分析(線束問題)

06#電纜鏈路：大部分外部串擾是按鏈路順序累積起來的

問題的原因可能是線束太大了，建議減少線束中線纜的數量

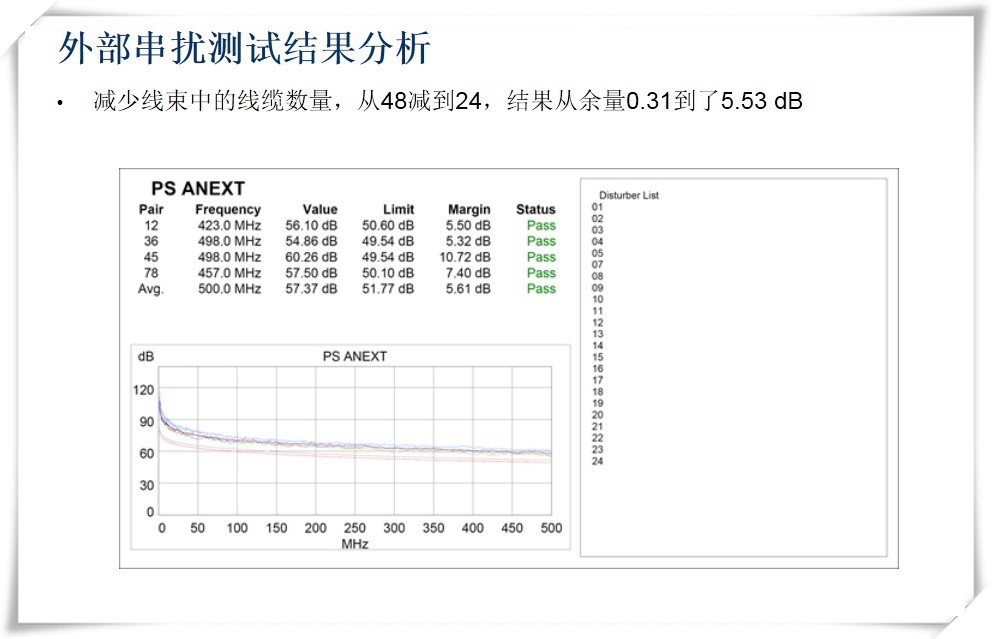

外部串擾測試結果分析

減少線束中的線纜數量，從48減到24，結果從余量0.31到了5.53 dB

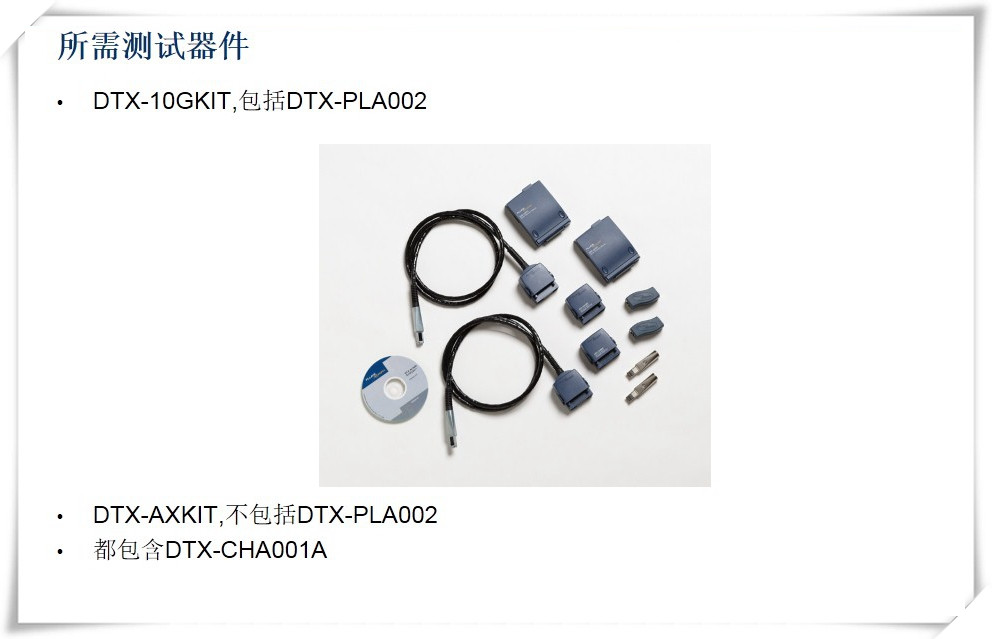

所需測試器件

DTX-10GKIT,包括DTX-PLA002

DTX-AXKIT,不包括DTX-PLA002

都包含DTX-CHA001A

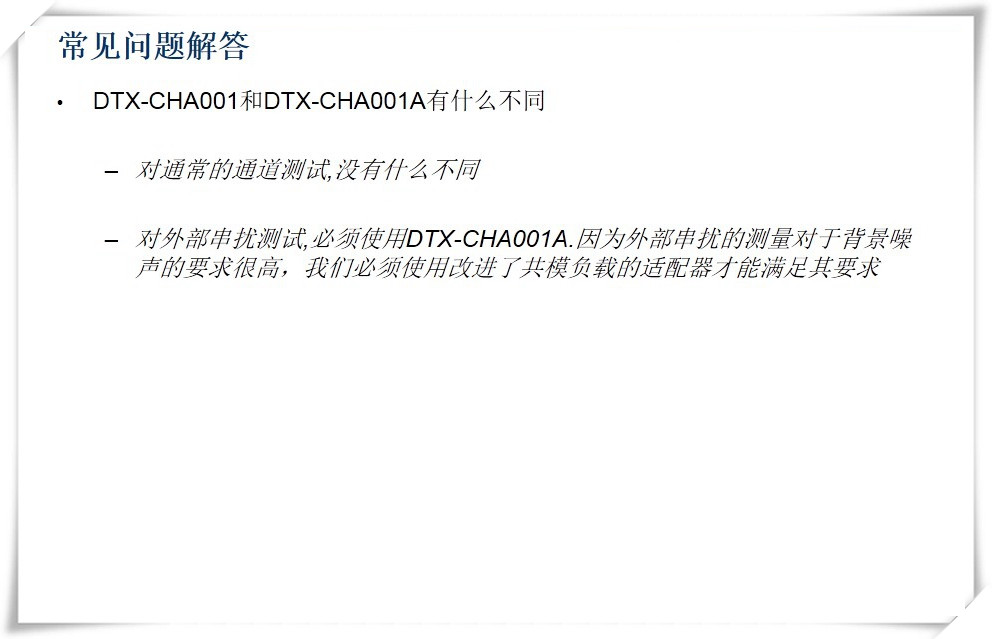

常見問題解答

DTX-CHA001和DTX-CHA001A有什么不同

對通常的通道測試,沒有什么不同

對外部串擾測試,必須使用DTX-CHA001A.因為外部串擾的測量對于背景噪聲的要求很高，我們必須使用改進了共模負載的適配器才能滿足其要求
