家庭住宅對于弱電系統的要求越來越高,弱電系統布線時需要把家中所以需要用到的各種線纜和設備做統籌考慮、綜合設置,這些設備主要包括監控、電腦、電話、電視、影音及外部接口等模組,可根據需要靈活考慮。下面我們就以一套兩室兩廳的住宅的弱電系統為例,為大家講解一下家庭弱電系統如何布線?

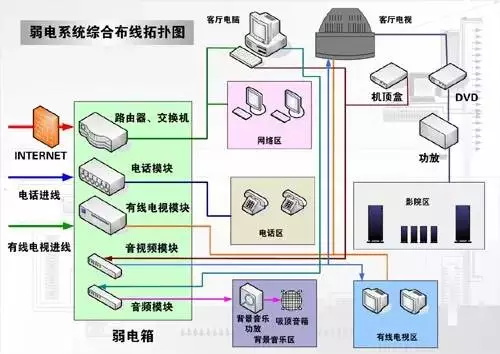

綜合布線拓?fù)鋱D

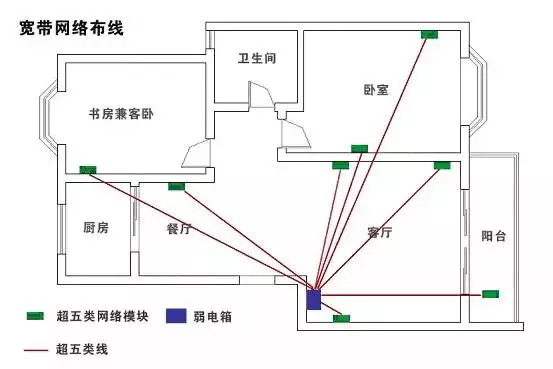

1、電腦網絡

建議把信息點布到每一個可能會用到的房間。畢竟屬于隱蔽工程,要用的時候再增加是很麻煩的。只要在施工中注意嚴格按照標準實施,使用符合標準的工具(這點很重要),完全可以適應現在和將來的網絡需求。

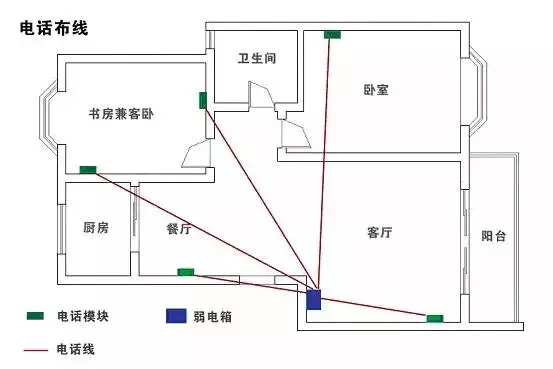

2、電話系統

建議家庭中所有的電話點采用和電腦同樣的綜合布線方式布到弱電箱。 電話和電腦網絡使用同樣的綜合布線,這樣做最大好處和魅力就在于“通用性”和“可管理性”。采用綜合布線,電腦和電話點就統稱為信息點,使用通用的面板、通用的模塊、通用的主干線纜。所有的信息點布設到同一個地點,使用通用的跳轉模塊(弱電箱配線架),再分別連接到網絡設備和電話機。

“通用性”和“可管理性”表現在使用中就是你可以自由設定信息點的功用,只需在配線架上更改跳接線就可以了。還可以很方便的查出信息點故障,還不會在修理期間影響其它設備的使用。

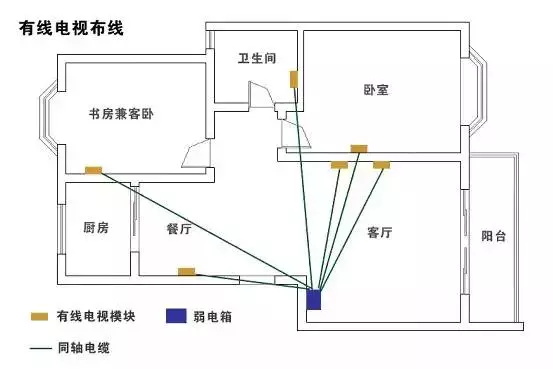

3、有線電視

有線電視網絡的鋪設要注意一些細節。比如,分配器的安排要科學,接頭模塊的安裝要仔細,這些細節都會影響到最終的收看效果。采用弱電箱星型布線、集中管理,要優于多級分配的方式。

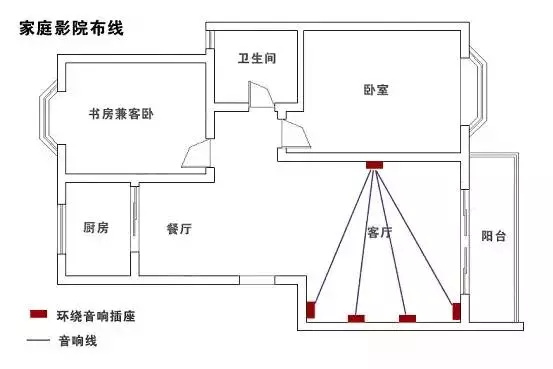

4、家庭影院

影音系統最關鍵是要明白自己要什么,將要用到那些設備。比如投影儀,將會是今后家庭影院的主要視頻設備之一。但在裝修的時候,大家往往會忽略了布設投影儀所需的電線和視頻信號線。再比如環繞音箱(主音箱不需要布線),如果只敷設了左右后置的音箱線,以后要升級到諸如DTS-ES、VHS或者更高級的標準就會有麻煩。應為你將只能使用明線來掛接6.1、7.1 等等多出來的環繞音箱。

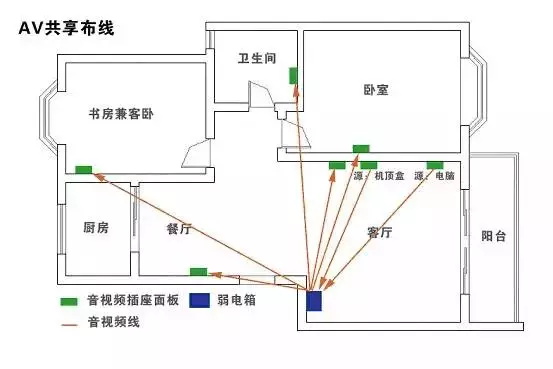

5、AV共享

有兩種布線方法,以機頂盒為例:

1)布一根有線電視電纜到放機頂盒的地方,再?gòu)脑撎幉糀V線纜(音視頻線)到弱電箱,通過弱電箱分配到各個房間,優點是可以共享一個機頂盒缺點是在沒有機頂盒的房間觀看時控制困難(比如換臺)。

2)布一根有線電視電纜弱電箱,使用一個有線電視分配模塊(或有線電視分配器)分出若干根有線電視電纜布到每個房間,缺點是要在每個想看衛星的地方放置一個機頂盒,當然也可以把機頂盒搬來搬去,麻煩了一點,優點是控制比較方便。

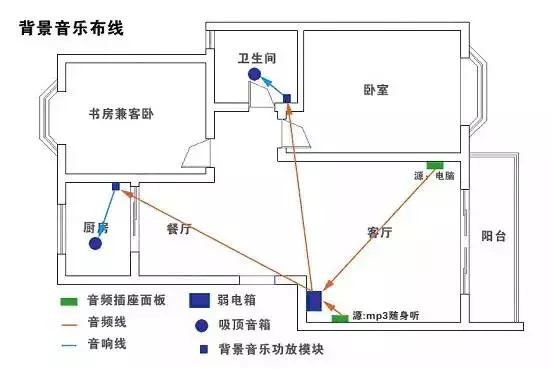

6、背景音樂

背景音樂一般采用的是單聲道聽音系統,立體聲系統的聽音范圍比較小,只在兩個音箱中間的位置才能感受到立體聲效果,由于背景音響一般都是在做著其他什么事的時候?yàn)榱藸I(yíng)造氛圍調節心情聽的,不大可能坐在一個地方不動,再加上要做立體聲設計的話對一般家庭來說太復雜,需要專門測試音箱的安裝位置以滿足立體聲要求,所以背景音響都只做單聲道設計。

用于背景音響控制的音量開關就是86型的面板,看上去就跟電扇的調速開關差不多。背景音響的喇叭是并聯的,布線的實際做法跟電燈的拉線方式一樣的。背景音響專用的功放是定壓式的,為了達到較長距離的功率傳輸,其輸出端有輸出變壓器(在吸頂音箱內)提升電壓以達到高電壓小電流的輸出。 如果背景音箱不多,只有兩三個的情況下,可以使用普通功放,連接的時候需要繞過吸頂音箱內的變壓器,直接連接在喇叭上,這種方式?jīng)]有辦法實現沒,每個點調節音量,但是用開關面板可以實現開關功能。

總結:以上就是有關住宅弱電系統布線的介紹,在新居裝修工程中要盡量做好房屋的弱電系統布線,選擇好自己需要的幾個布線系統,本著“滿足現狀,適當超前”的原則來做。
